所屬分類：繼電保護、二次回路測試儀器
產品時間：2022-04-25
簡要描述：相位伏安表采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。

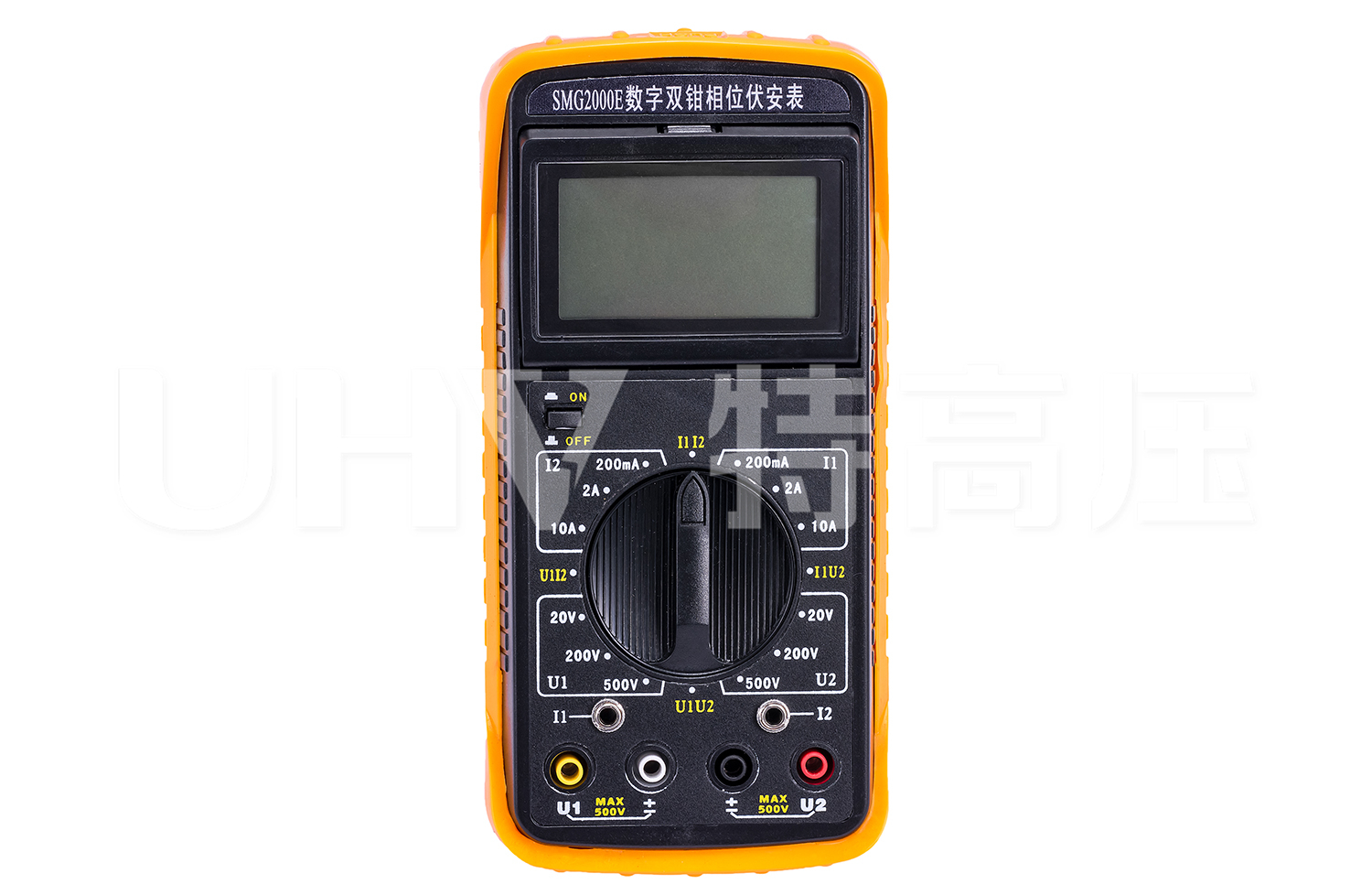

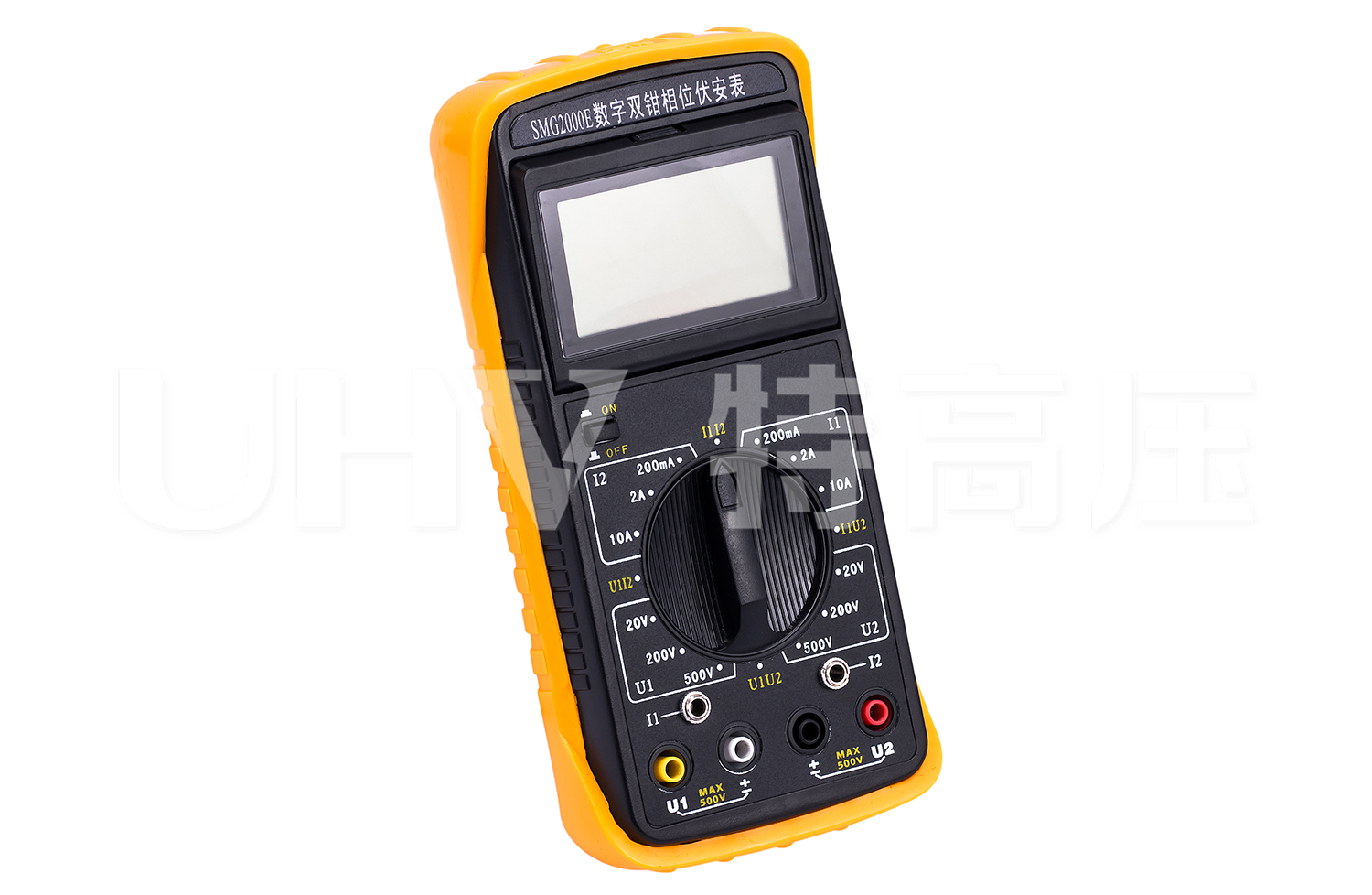

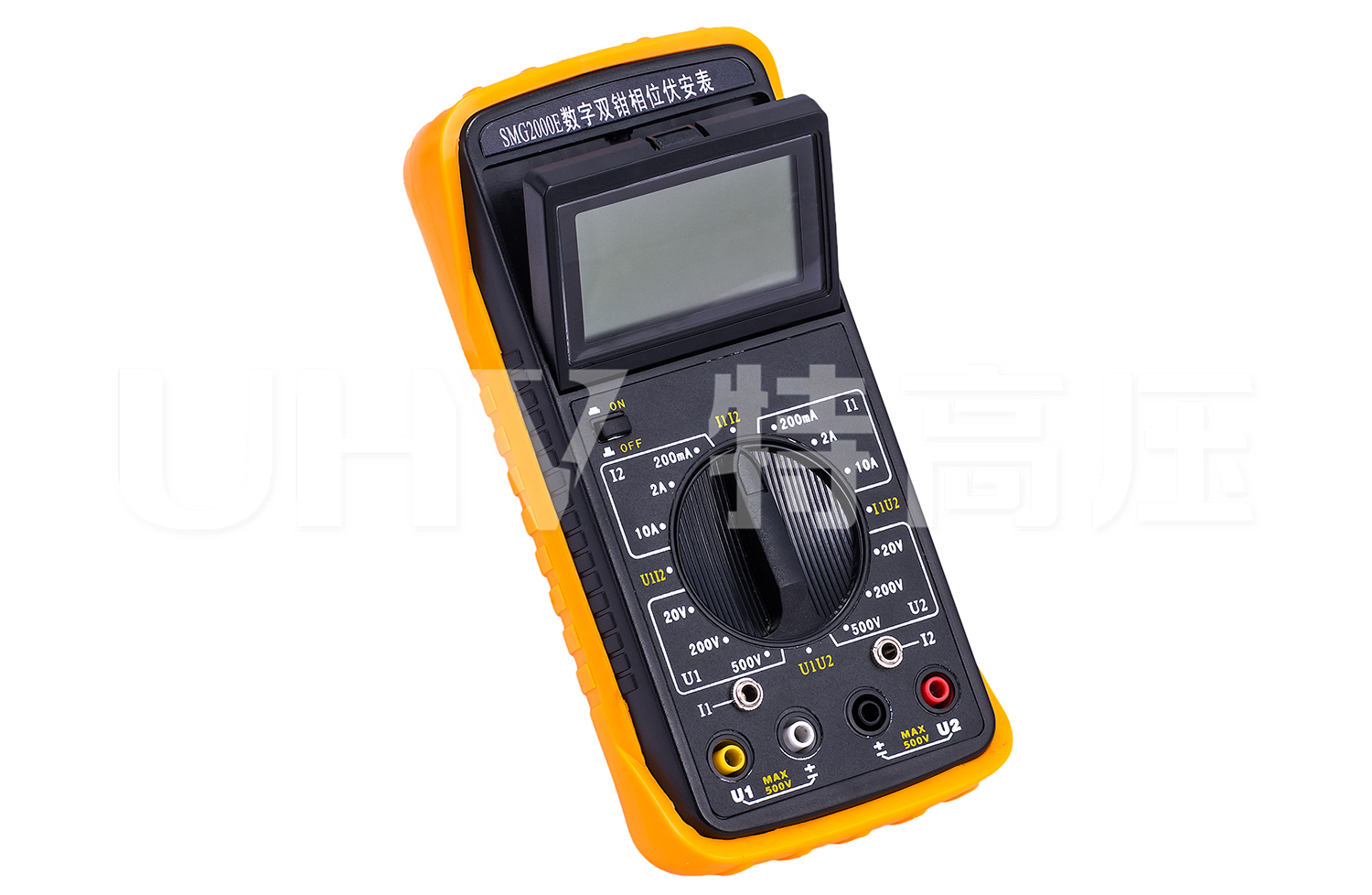

數字式雙鉗相位伏安表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、手持式、雙通道輸入測量儀表。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。顯示屏采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得較好的視覺效果。

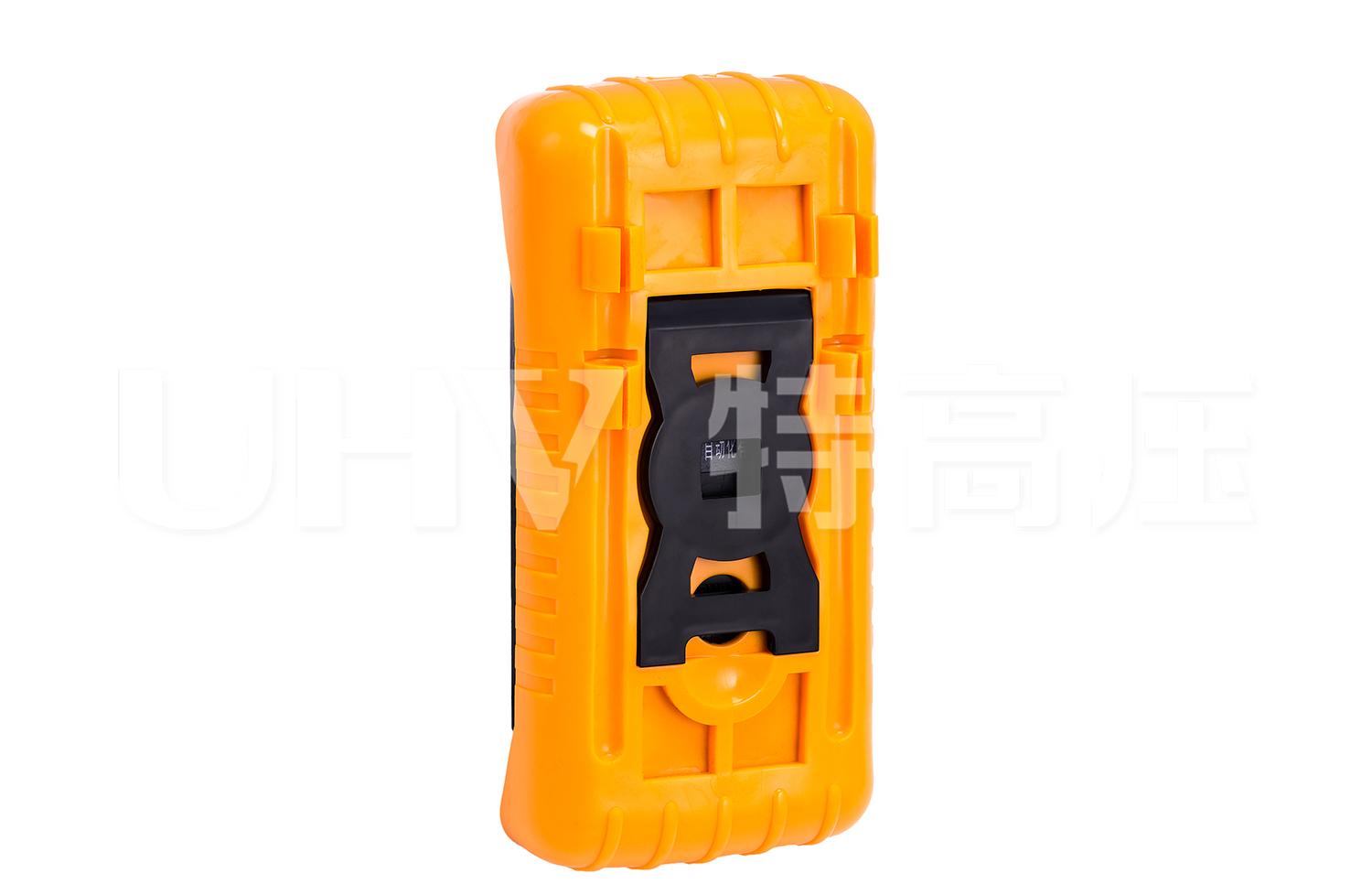

數字式雙鉗相位伏安表外殼采用工程絕緣材料，另配橡皮防振保護套，安全、可靠。
產品別稱：相位表、雙鉗相位表、雙鉗相位伏安表、鉗形相位表、鉗形相位伏安表、數字雙鉗相位表、數字式雙鉗相位表、低壓伏安相位檢測表、手持式數字雙鉗相位伏安表、雙鉗式數字相位表、雙鉗數字式相位表、雙鉗式伏安相位表、雙鉗伏安相位表、數顯雙鉗相位表、數字式雙鉗相位伏安表
產品參數
| 環境溫度 | (23±5)℃ |
| 環境濕度 | (45～75)% RH |
| 被測信號波形 | 正弦波、β=0.02 |
| 被測信號頻率 | (50±0.2)Hz |
| 被測載流導線在鉗口中的位置 | 任意 |
| 測量相位時被測信號幅值范圍 | 100～220V、0.5～1.5A |
| 外參比頻率電磁場干擾 | 應避免 |
| 量限 | 分辨率 | 基本誤差極限 |
| 20V | 0.01V | ±（0.3%讀數+0.2%量程） |
| 200V | 0.1V | |
| 500V | 1V |
| 量限 | 分辨率 | 基本誤差極限 |
| 200mA | 0.1mA | ±（0.3%讀數+0.2%量程） |
| 2A | 1mA | |
| 10A | 10mA |
| 范圍 | 分辨率 | 基本誤差極限 |
| 0～360° | 1° | ±2° |
| 環境溫度 | (0～40)℃ | |
| 環境濕度 | (20～80)% RH | |
| 被測信號波形 | 正弦波、β=0.05 | |
| 被測信號頻率 | (50±0.5)Hz | |
| 被測載流導線在鉗口中的位置 | 任意 | |
| 測量相位時被測信號幅值范圍 | 測U1-U2相位時：30V～500V | |
| 測I1-I2 相位時：10mA～10.00A | ||
| 測U1-I2 或 I1-U2 相位時：10V～500V、10mA～10.00A | ||
| 外參比頻率電磁場干擾 | 應避免 | |
| 額定工作誤差極限 | 在上所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍 | |
| 顯示位數 | 三位半 | |
| 采樣速率 | 3次/秒 | |
| 電源 | 單個9V迭層電池、電源電流小于5mA | |
| 外形尺寸 | 表殼尺寸 | 192×95×55mm3 |
| 鉗殼尺寸 | 140×42×20mm3 | |
| 鉗口尺寸 | Φ7mm×9mm | |
| 重量 | 表體 | 280g |
| 測量鉗 | 2×200g | |
| 儲存條件 | 溫度 | －10℃～50℃ |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-8855-448
產品特征
1、結構精巧，使用方便：手持式結構
2、在10mA～10A電流范圍內，3V～500V電壓范圍內測量相位時不用斷開電路和更換量限
3、顯示器采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得較好的視覺效果
4、開關功能及布局合理，轉動開關即可讀出被測電壓、電流及其相位
5、絕緣電阻：采用新型專利電流鉗，電流分辯率達0.1mA；電壓分辯率0.1V
6、低功耗：該數字雙鉗相位伏安表微功耗設計，且具有電池電壓檢測功能
