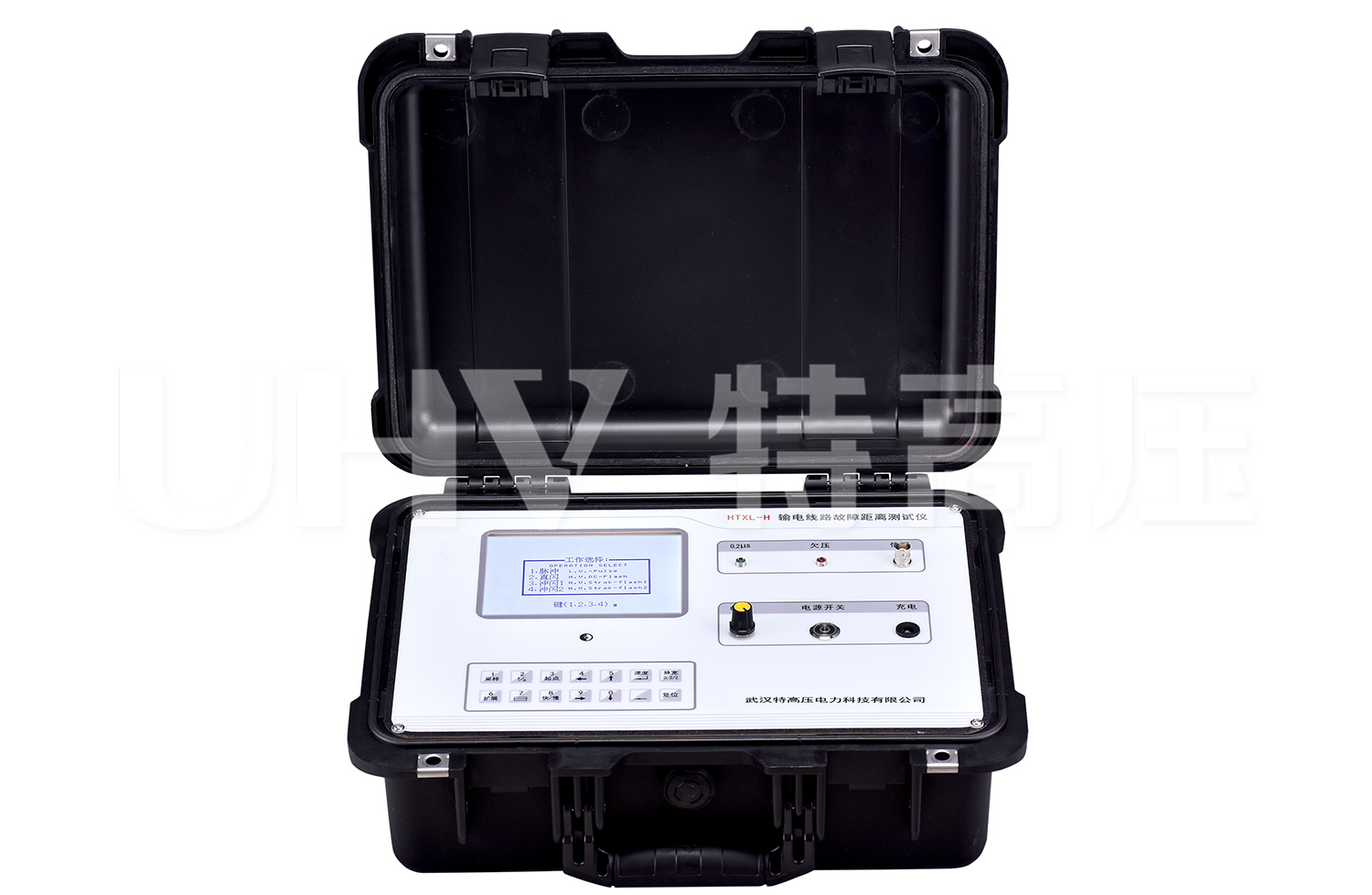

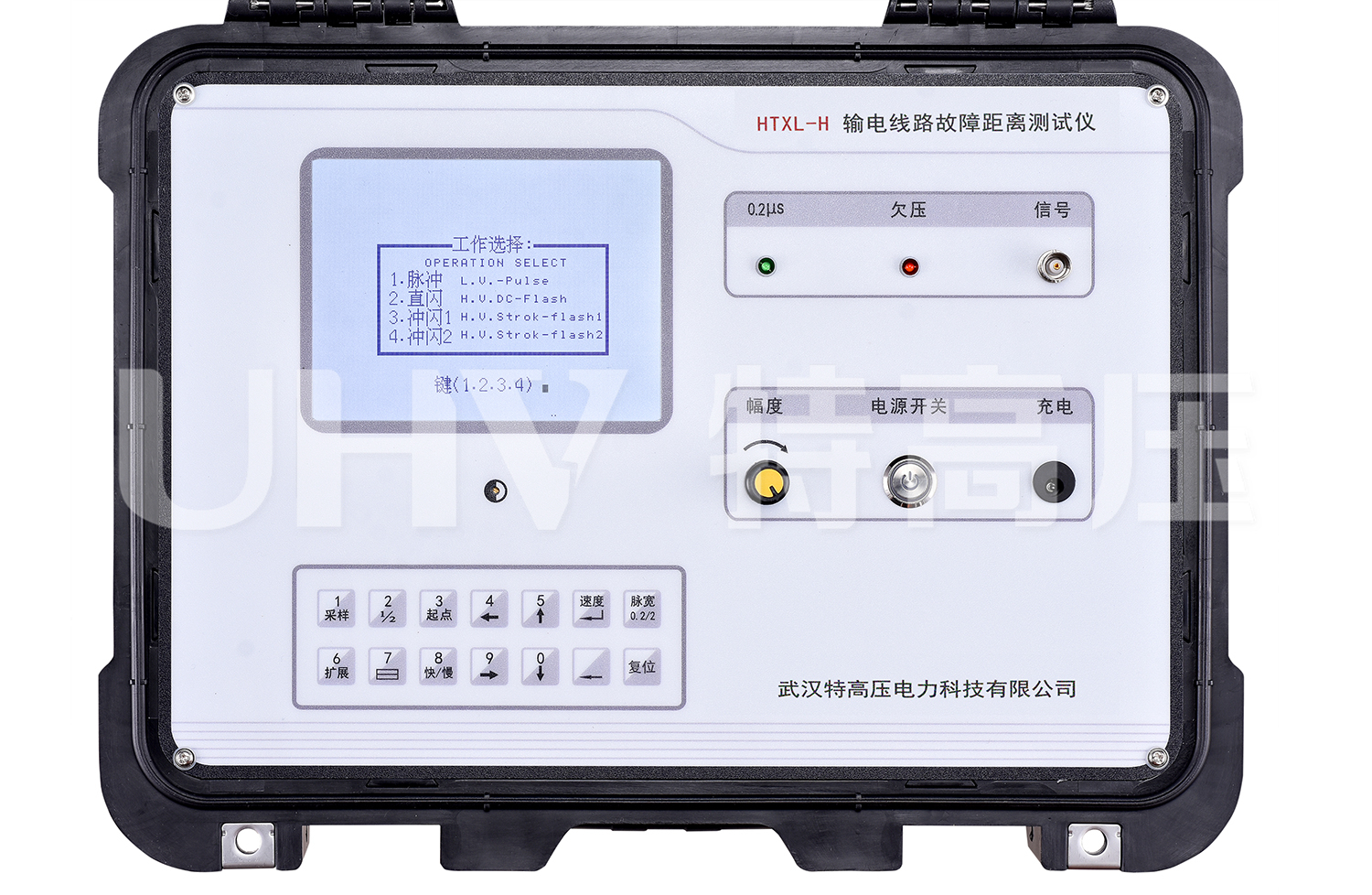

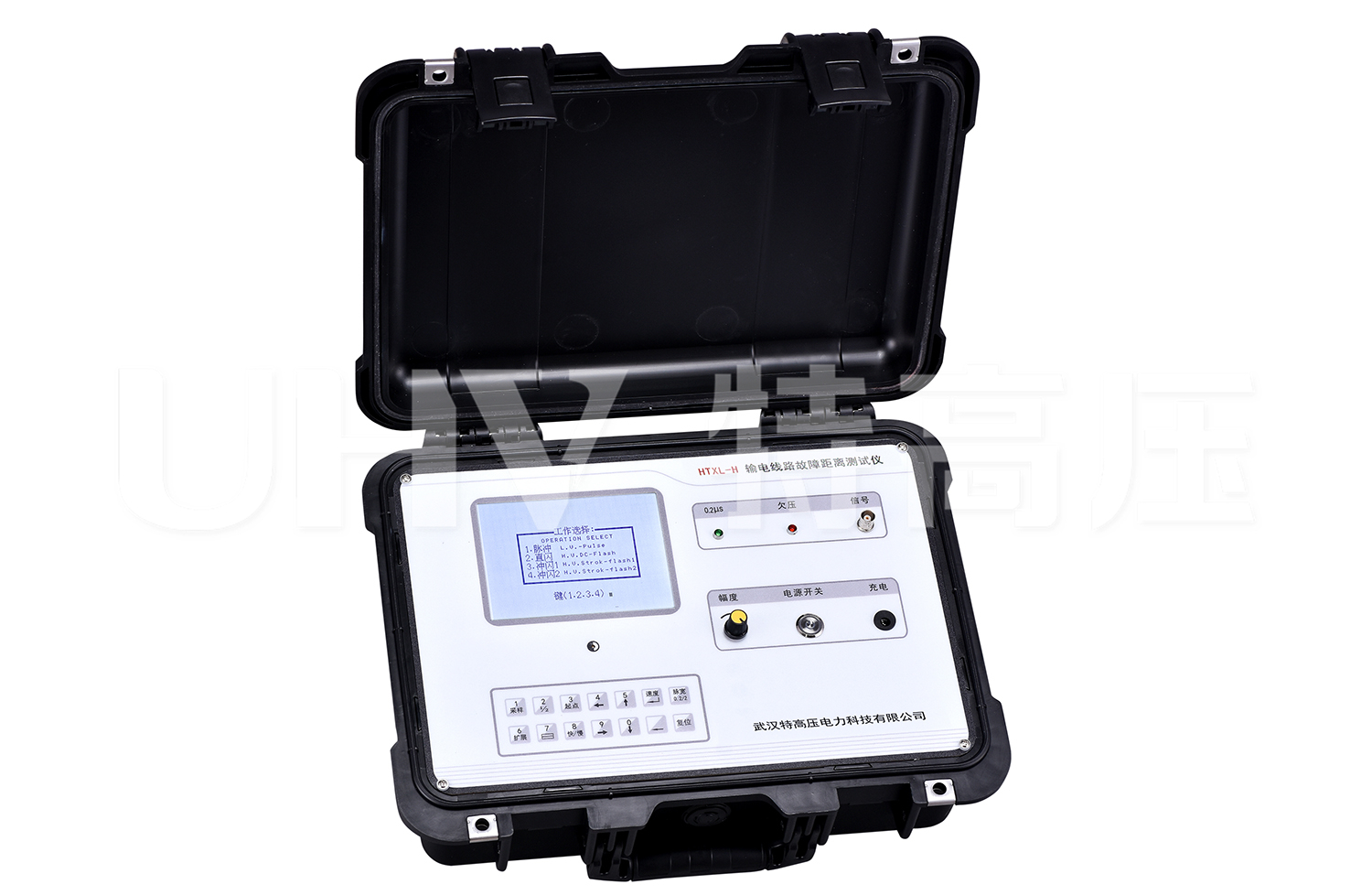

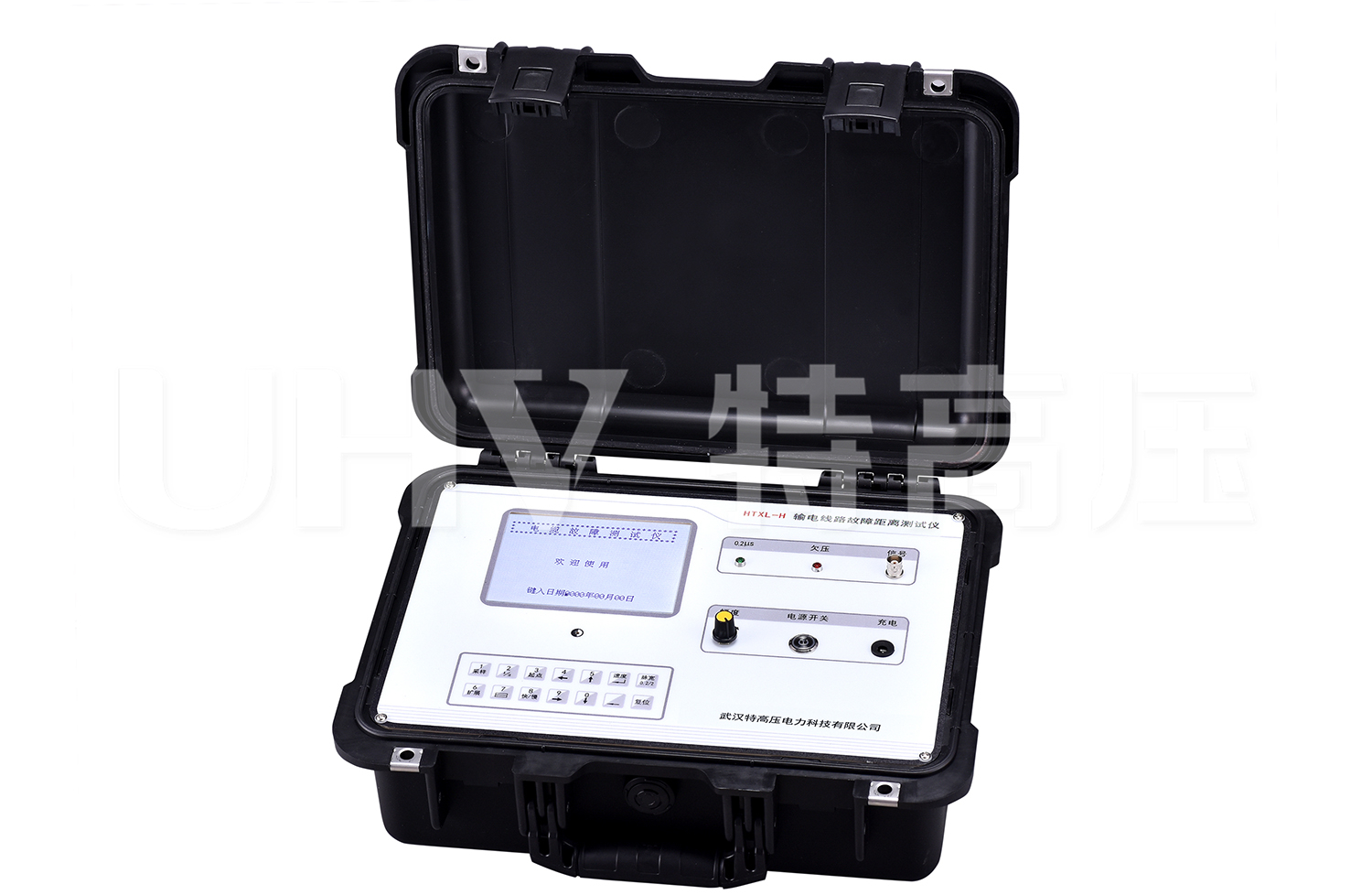

HTXL-H 輸電線路故障距離測試儀

所屬分類：電纜、線路測試儀器

產品時間：2022-04-25

簡要描述：用于架空輸電線路發生長久性接地(短路)或斷路(開路)時測量故障點的專用儀器參考標準：DL/T 849.1-2004 產品說明書檢定證書標準及規程產品圖集視頻拍攝中自帶電池交直流兩用具有圖形和數字顯示功能，操作方便關鍵部件全部采用進口元件，保證測試結果精準度注：關于產品購買、技術維護等服務，歡迎致電!

聯系我們在線咨詢

詳細說明：

本儀器是用于架空輸電線路發生長久性接地(短路)或斷路(開路)時，測量故障點到測量點(變壓器)的距離。

本儀器適用于10kV及以上各電壓等級的架空輸電線，當發生故障時，只要在變電站內對故障線路進行測試，就可準確地測出故障距離，確定故障桿塔，便于搶修人員快速查找故障，縮短搶修時間。

本儀器必須在線路停電的基礎上才能使用，它具有體積小，攜帶方便，自帶電池交直流兩用，具有圖形和數字顯示功能，操作方便。

產品別稱：WG-16C輸電線路故障距離測試儀、線路故障距離測試儀、線路故障測試儀

產品參數

技術參數

環境溫度	－10℃～40℃
測量誤差	粗測誤差±1%
測試距離	最長不小于16km
最短測試距離（盲區）	1～3m
采樣速率	25MHz
電源與功耗	交流或機內直流供電
	AC 220V±10%	功耗不大于10W
	DC 6V/7AH	功耗不大于6W
機內發送脈沖寬度與幅度	0.2μs， 100～120V
	2μs， 150～160V
工作方式	低壓脈沖、直流高壓閃測及沖擊高壓閃測法
顯示分辨率	V/50米、V為傳播速度m/μs
顯示方式	320×240 LCD液晶帶背光顯示
質 量	6kg
體積	500×300×195mm³

注：

1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。

2.了解更多特高壓產品信息請進入產品中心。服務熱線：400-8855-448

產品特征

閃測儀
1、使用范圍廣：用于測量各種不同截面、不同介質的各種電力電纜、高頻同軸電纜，市話電纜及兩根以上均勻鋪設的地埋電線等電纜高低阻、短路、開路、斷線以及高阻泄漏和高阻閃絡性故障。亦可用于測量電纜長度以及測量電波在電纜中的傳播速度。
2、攜帶方便：主機采用鋰電池供電、輕巧、便于攜帶、方便野外測試和礦井電纜測試。
3、人機界面友好：采用了大屏幕320×240點陣漢字圖形界面，高亮度圖形清晰美觀，操作簡單，抗干擾性強。
4、安全可靠：采用新型電流取樣器，一種全新的取樣方法，具有接線簡單，波形直觀容易分析，與高壓完全隔離，對主機、操作人員絕對安全的特點。
5、高品質：關鍵部件全部采用進口元件，保證測試結果精準度。
6、外觀精美：采用堅固且耐磨性強的材料，使儀器的整體質感和使用壽命更長。
