所屬分類：接地/絕緣電阻測試系列
產品時間：2022-04-25
簡要描述：適用于電力部門，變電站等事業單位的電力大型地網接地電阻的檢測試驗 參考標準：DL/T 845.2-2004，GB/T 17949.1-2000 產品說明書檢定證書標準及規程產品圖集視頻拍攝中 采用異頻法測量及現代軟硬件濾波技術 采用微機處理控制和信號處理 誤差僅0.005Ω，可用來測量接地阻抗很小的大地網 注：關于產品購買、技術維護等服務，歡迎致電!

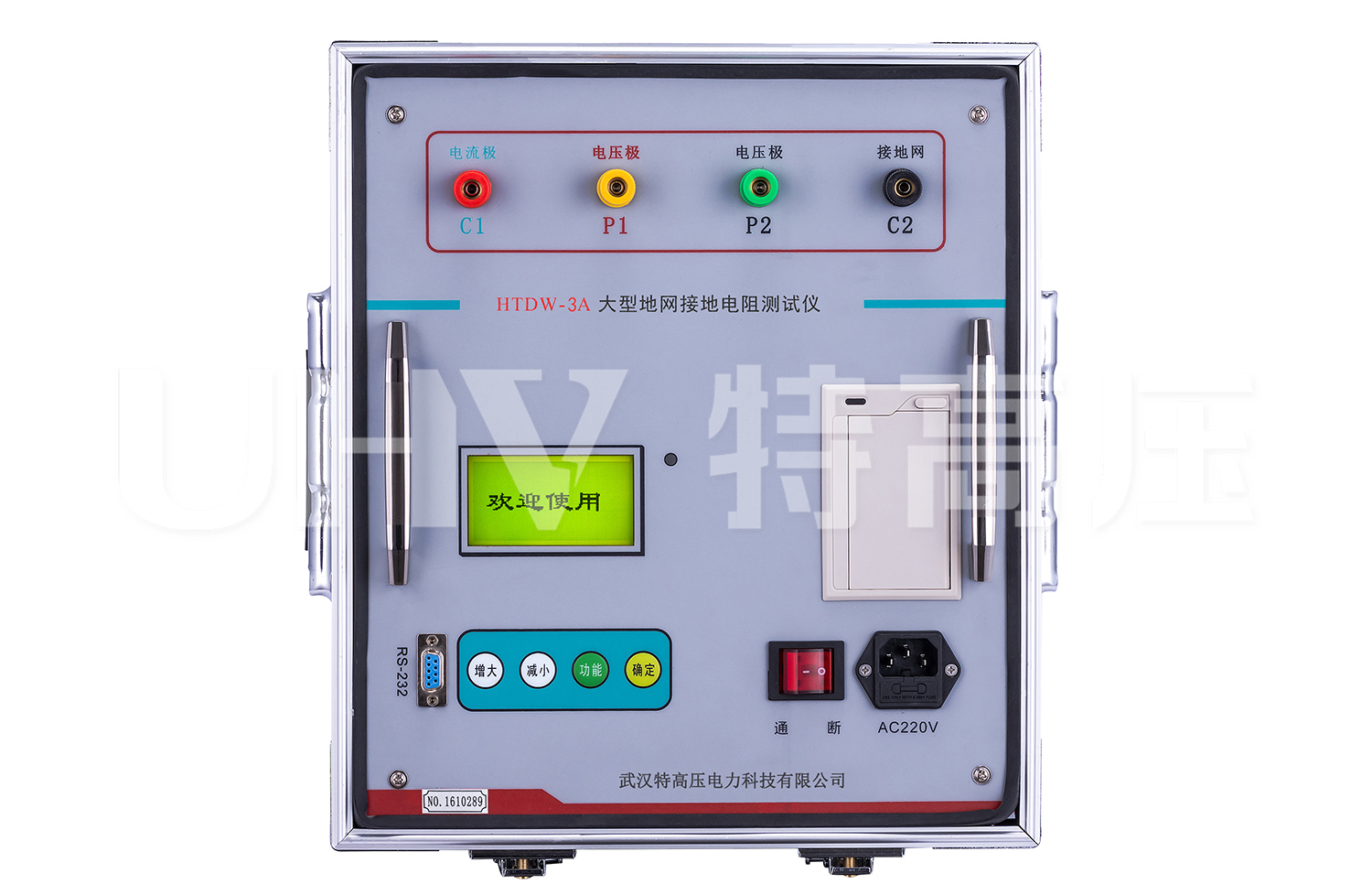

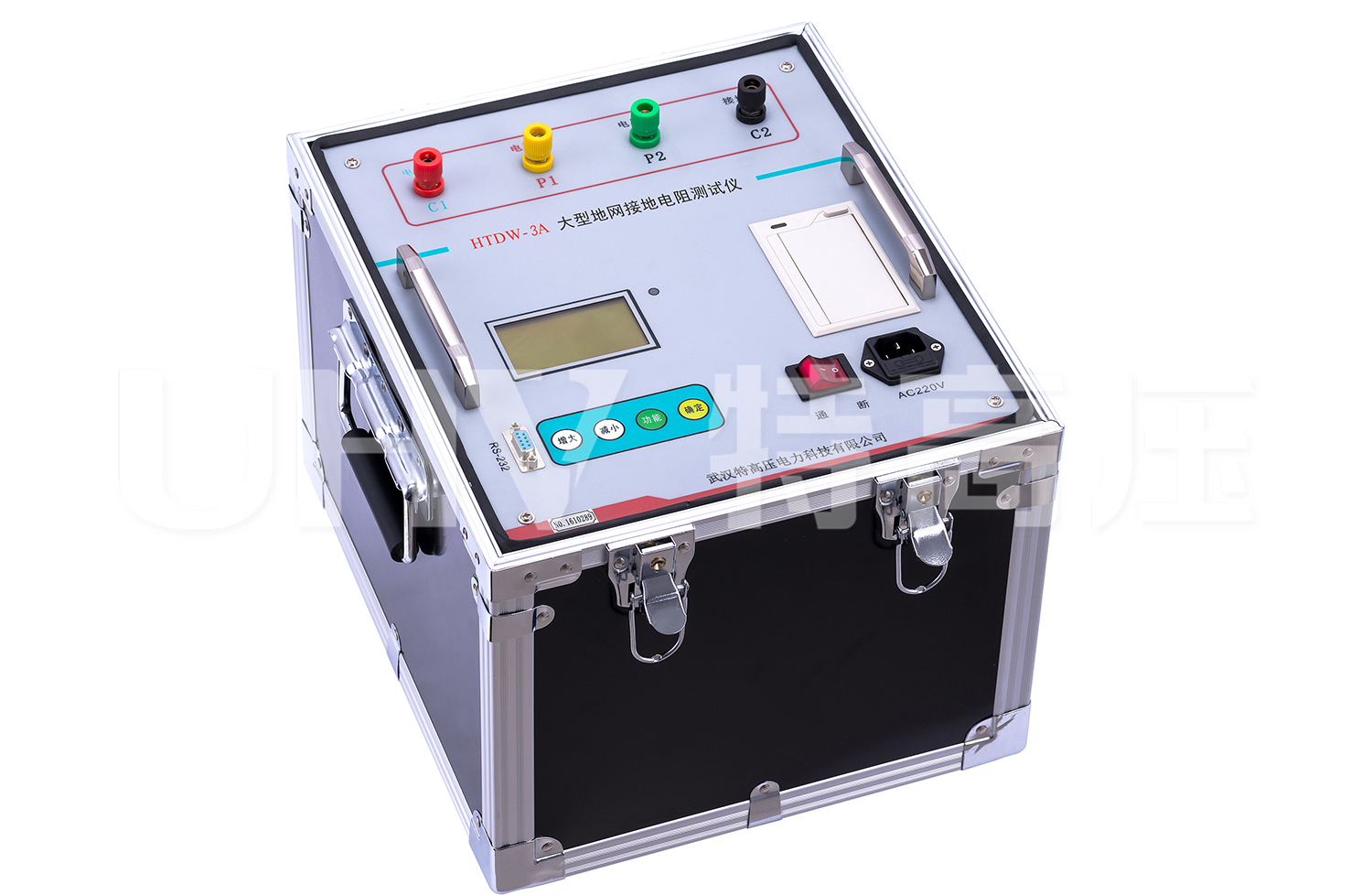

接地電阻測試儀摒棄傳統的人工手搖發電工作方式，采用先進的中大規模集成電路，應用DC/AC變換技術將三端鈕、四端鈕測量方式合并為一種機型的新型接地電阻測量儀。
工作原理為由機內DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大，再經過檢波送入表頭顯示。借助倍率開關，可得到三個不同的量限：0～2Ω，0～20Ω，0～200Ω
接地電阻測試儀適用于電力、郵電、鐵路、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體電阻值；接地電阻測試儀還可測量土壤電阻率及地電壓。
產品別稱：數字接地電阻測試儀、數字式接地電阻測試儀、接地電阻、接地表、地阻儀、接地電阻儀、接地電阻測量儀、地樁式接地電阻測試儀、數字式接地電阻表、便攜式接地電阻測試儀、數字接地電阻表、接地電阻測試儀
| 使用條件 | 環境溫度 | 0℃～+45℃ |
| 相對濕度 | ≤85%RH | |
| 測量范圍及恒流值(有效值) | 電阻 | 0～20Ω(10mA)，2～200Ω(1mA)，20～2000Ω(0.1mA) |
| 電壓 | AC0～19.99V | |
| 測量精度及分辨率 | 精度 | 0～0.2Ω≤±3%±1d |
| 0.2Ω～1999.9Ω≤±1.5%±1d | ||
| 1～19.99V≤±3%±1d | ||
| 分辨率 | 0.01Ω、0.1Ω、1Ω、0.01V | |
| 輔助接地電阻及地電壓引起的測量誤差 | 允許輔助接地電阻 | RC(C1與C2之間) |
| 0～20Ω≤1kΩ | ||
| 20～2000Ω≤2kΩ | ||
| RP(P1與P2之間) < 40kΩ，誤差≤±5% | ||
| 允許地電壓(工頻有效值) | ≤5V，誤差≤±5% | |
| 電源及功耗 | 最大功率損耗 | ≤2W |
| 直流 | 8×1.5V(AA，R6)電池 | |

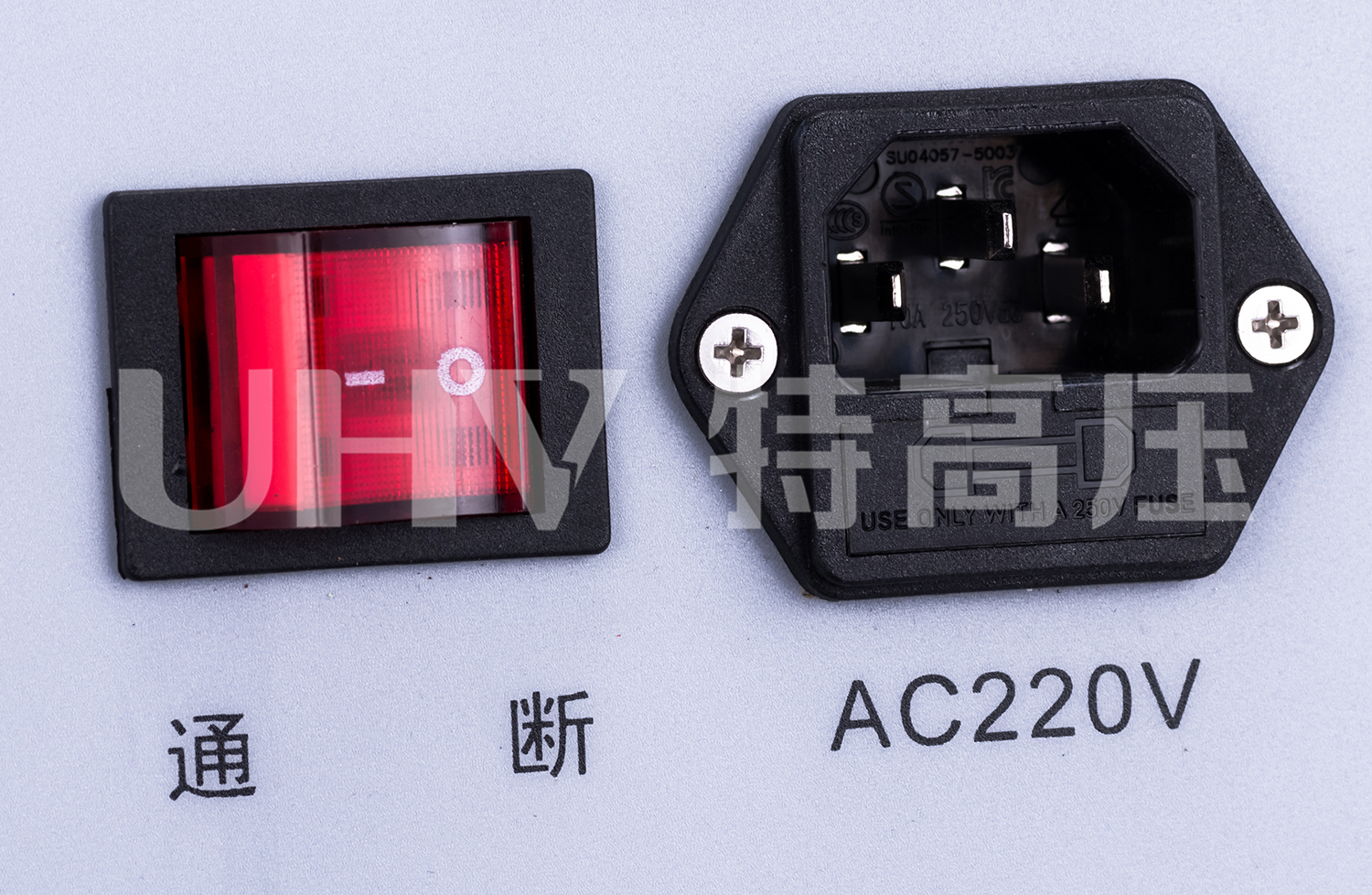

| 交流 | 220V/50Hz | |
| 體積與重量 | 體積 | 220×200×105mm3 |
| 重量 | ≤1.4kg |
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
